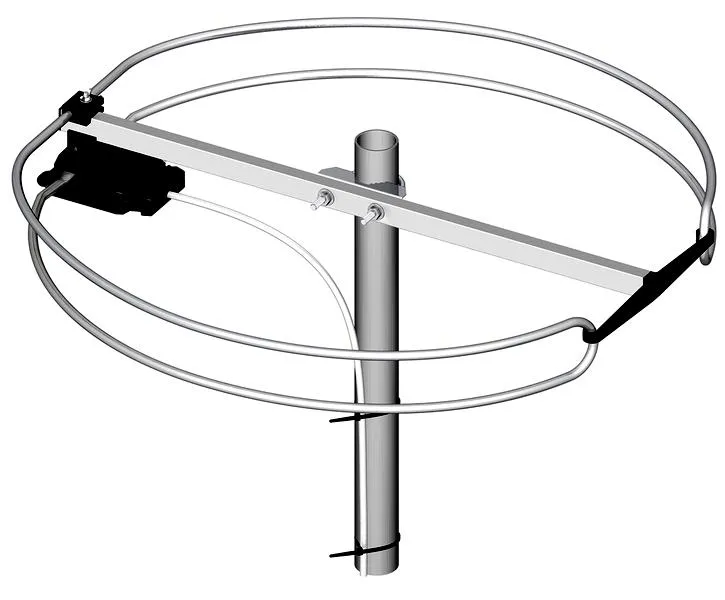

Budowa anteny FM stanowi świetną zabawę, a jednocześnie niesamowitą okazję do poprawienia jakości odbioru radia. Aby maksymalnie wykorzystać efekty naszej pracy, konieczne jest zadbanie o odpowiednie materiały. Na samym początku, kluczowym elementem jest drut miedziany o średnicy 1-1,5 mm. Potrzebujemy około 150 cm, co umożliwia skonstruowanie dipola półfalowego, działającego w paśmie FM. Alternatywnym rozwiązaniem może być kabel koncentryczny RG-6, który dzięki swojej konstrukcji z żyły centralnej oraz oplotu sprawdzi się równie dobrze w naszej budowie.
Następnie, niezbędnym materiałem staje się złącze F o impedancji 75 Ω, umożliwiające podłączenie anteny do amplitunera. Warto również pamiętać o taśmie izolacyjnej, która skutecznie zabezpieczy nasze połączenia, minimalizując ryzyko uszkodzeń mechanicznych. Dodatkowo, opaski kablowe przydadzą się do skomponowania i mocowania anteny, a podstawka lub izolator z tworzywa ułatwi montaż, na przykład na wsporniku przy oknie. Koszt budowy anteny zazwyczaj mieści się w przedziale 10-50 zł, co sprawia, że ten projekt staje się nie tylko przyjemny, ale i niezwykle ekonomiczny.
Do budowy anteny FM przydadzą się też odpowiednie narzędzia
Nie zapominaj o narzędziach, które zdecydowanie ułatwią montaż anteny. Przydatne będą miarka metalowa oraz marker do precyzyjnego mierzenia i oznaczania długości elementów. Nożyce do drutu umożliwią równe cięcie bez ryzyka gniecenia przewodników. Gdy zdecydujesz się na kabel koncentryczny, potrzebny będzie również nóż do ściągania izolacji, co pozwoli na właściwe przygotowanie końców kabla. Lutownica o mocy 30-40 W oraz cyna przydadzą się do wykonania trwałych połączeń, co z pewnością przyczyni się do długoterminowej trwałości anteny.
Podczas budowy anteny warto również wyjaśnić jedną istotną kwestię – polaryzację. W przypadku anteny FM zaleca się jej ustawienie w poziomie, ponieważ taki kąt emisji sygnału przynosi najlepsze rezultaty. Eksperymentowanie z długościami ramion anteny, które mogą wynosić około 75-77 cm na jedno ramię, znacząco poprawi odbiór stacji. Pamiętaj, że budowa anteny to nie tylko techniczna praca, ale także fascynująca przygoda w świecie fal radiowych! Na pewno odniesiesz sukces!
Budowanie prostej anteny FM w kilku krokach
W poniższej liście znajdziesz szczegółowe instrukcje, które pomogą Ci zbudować własną antenę radiową FM. W procesie tym skompletujesz odpowiednie materiały, przeprowadzisz precyzyjne pomiary oraz wykonasz instalację, co przyczyni się do uzyskania lepszego zasięgu i jakości odbioru sygnału.
- Wybór materiałów do budowy anteny
- Na początek przygotuj drut miedziany o przekroju 1–1,5 mm oraz długości około 150 cm, który stanie się podstawowym materiałem anteny.
- Możesz również alternatywnie użyć kabla koncentrycznego RG-6, pamiętaj, aby miał on długość 150 cm oraz impedancję 75 Ω.
- Nie zapomnij zaopatrzyć się w złącze F, taśmę izolacyjną, opaski kablowe oraz podstawkę z tworzywa.
- Obliczenie długości ramion anteny
- Oblicz długość dipola półfalowego, korzystając ze wzoru: L = 150 / f, przy czym f oznacza częstotliwość w MHz. Typowa wartość dla pasma FM wynosi od 87,5 do 108 MHz.
- Dla częstotliwości 100 MHz, ramiona powinny mieć długość około 75 cm. Przygotuj dwa ramiona o tej samej długości.
- Budowa anteny
- Jeżeli korzystasz z drutu, zdejmij 1-2 cm izolacji w miejscu planowanego połączenia z kablem koncentrycznym. Następnie uformuj ramiona anteny, łącząc żyłę centralną z jednym ramieniem, a oplot z drugim.
- W przypadku kabla RG-6, zdejmij około 75 cm zewnętrznej powłoki, tworząc dwa ramiona, a następnie wyrównaj ich długości i mocno je zabezpiecz.
- Instalacja i pozycjonowanie anteny
- Zamontuj antenę na jak najwyższej wysokości, z dala od metalowych elementów, aby zmaksymalizować zasięg. Najlepiej umieścić ją przy oknie skierowanym w stronę nadajnika.
- Ustaw ramiona poziomo i przetestuj różne kąty ich ustawienia, aby osiągnąć najlepszą jakość sygnału. Pamiętaj, że kąty między ramionami mogą wpływać na impedancję i kierunkowość anteny.
- Strojenie anteny
- Na początku ustaw ramiona na długości 75 cm i skoryguj ich długość o 1 cm w górę lub w dół, aż osiągniesz optymalny odbiór.
- Jeżeli korzystasz z miernika SWR, dąż do uzyskania jak najniższej wartości, co wskazuje na dobrą jakość sygnału.
Kroki do skonstruowania efektywnej anteny dipolowej
Budowa efektywnej anteny dipolowej staje się fascynującym procesem. Bez wątpienia, możliwe jest zrealizowanie tego zadania samodzielnie, nawet gdy nie mamy specjalistycznego wykształcenia. Na początku określam długość fali, która odgrywa kluczową rolę w dostrojeniu anteny. Aby obliczyć całkowitą długość dipola półfalowego, korzystam z wzoru: L = 150 / f, gdzie f oznacza częstotliwość w MHz. W praktyce, przy częstotliwości 100 MHz, otrzymuję długość wynoszącą około 1,5 metra. Ostatecznie każde z ramion ma około 75 cm. Z tymi wymiarami mogę ruszyć do sklepu po niezbędne materiały!
Wybór odpowiednich materiałów stanowi klucz do sukcesu, dlatego decyduję się na drut miedziany o średnicy 1-1,5 mm. Ten drut charakteryzuje się świetną przewodnością, a jego formowanie nie sprawia problemów. W sumie potrzebuję około 150 cm drutu. Poza tym przyda się kabel koncentryczny RG-6 o impedancji 75 Ω oraz kilka przydatnych akcesoriów, takich jak złącze F, taśma izolacyjna oraz opaski kablowe. Koszt całej konstrukcji nie przekroczy zazwyczaj 50 zł, co czyni ją bardzo ekonomiczną!
Nie zapomnij o precyzyjnym pomiarze i montażu
Samodzielna budowa anteny to nie tylko sposób na zaoszczędzenie pieniędzy, ale także satysfakcjonujący projekt, który rozwija umiejętności techniczne.
Po skompletowaniu wszystkich niezbędnych materiałów, przystępuję do montażu. Używam metalowej miarki oraz markera, co pozwala mi na dokładne odmierzanie i cięcie drutu. Po ucięciu dwóch ramion, zaznaczam środek i zaczynam wykonywać punkt zasilania. Łączę elementy poprzez lutowanie lub solidne skręcanie z zastosowaniem złączek. Gdy ramiona znajdują się już na swoim miejscu, przystępuję do ich formowania. Najprościej ułożyć je w linii prostej, ale czasami ładny kąt „V” również może przynieść ciekawe rezultaty. Muszę również pamiętać o zamocowaniu anteny na izolatorze, z dala od metalowych elementów, co znacząco poprawia jakość odbioru.
Ostatnim krokiem staje się testowanie mojej anteny. Rozplanowuję ją strategicznie w pobliżu okna, najlepiej w kierunku nadajnika, co pozwoli zwiększyć siłę sygnału. Następnie, jeśli sygnał nie spełnia oczekiwań, mogę dostosować długość ramion o kilka centymetrów lub eksperymentować z kątami. Dzięki właściwej lokalizacji anteny oraz optymalizacji jej parametrów, zyskuję bardzo dobry odbiór stacji radiowych, a satysfakcja z ręcznie zbudowanej anteny jest naprawdę bezcenna!
Czy wiesz, że właściwe umiejscowienie anteny może mieć ogromny wpływ na jej efektywność? Nawet niewielkie zmiany w wysokości lub kącie mogą znacznie poprawić jakość odbioru sygnału FM!
Jak optymalizować ustawienie anteny dla lepszego odbioru?
Optymalizacja ustawienia anteny stanowi kluczowy krok, który prowadzi do uzyskiwania lepszego odbioru sygnału radiowego. W poniższej liście znajdziesz kilka istotnych wskazówek dotyczących konstruowania oraz prawidłowego ustawienia anteny, a ich wdrożenie pozwoli Ci znacznie poprawić jakość sygnału.
- Wybór odpowiednich materiałów do budowy anteny – Aby skonstruować antenę FM, najczęściej wykorzystuje się drut miedziany o średnicy 1–1,5 mm oraz kabel koncentryczny RG-6. Drut miedziany zapewnia doskonałą przewodność, natomiast kabel RG-6 wykazuje dużą odporność na warunki atmosferyczne. Oprócz samego drutu, potrzebujesz również złącz F, taśmy izolacyjnej oraz opasek kablowych. W przypadku montażu zewnętrznego warto korzystać z materiałów odpornych na działania pogodowe, co przyczyni się do wydłużenia żywotności anteny.
- Optymalizacja położenia anteny – Pozycjonowanie anteny znacząco wpływa na jakość odbioru sygnału. Zaleca się, aby antena znajdowała się jak najwyżej i z dala od wszelkich przeszkód. Najlepiej umieścić ją w pobliżu okna, co zdecydowanie zminimalizuje tłumienie sygnału przez ściany. Dodatkowo, zwróć uwagę na kierunek, w którym skierowana jest antena – powinna ona być ustawiona w stronę nadajnika, co znacząco poprawi jakość sygnału. Ramiona anteny najlepiej ustawić poziomo dla skuteczniejszego odbioru, a w przypadku zakłóceń warto przetestować różne kąty nachylenia.
- Regularne strojenie anteny – Po zainstalowaniu anteny nie zapominaj o jej strojeniu. Zacznij od długości ramion wynoszącej około 75 cm, a następnie stopniowo skracaj je w odstępach po 0,5–1 cm, testując jakość odbioru stacji radiowych. Rekomenduje się również eksperymentowanie z kątem między ramionami, ponieważ zmiana kąta może wpłynąć na impedancję oraz kierunkowość anteny, co z kolei przełoży się na lepszą jakość sygnału.
- Dopasowanie impedancji i zastosowanie baluna – Użycie baluna ma kluczowe znaczenie, ponieważ różnica w impedancji między anteną (około 73 Ω) a kablem koncentrycznym (75 Ω) może prowadzić do występowania prądów na oplotce, co negatywnie wpłynie na jakość sygnału. Balun umożliwia konwersję zrównoważonego sygnału antenowego na niezrównoważony, co stabilizuje charakterystykę sygnału oraz ogranicza zakłócenia.
Częste błędy przy budowie anteny i jak ich unikać
Budowanie własnej anteny stanowi z pewnością ekscytujące wyzwanie, które może przynieść mnóstwo satysfakcji. Jednocześnie jednak, to zadanie wiąże się z niebezpieczeństwem popełnienia licznych, choć drobnych, błędów, które mogą być znaczące. Na przykład, kiedy nie zwracam wystarczającej uwagi na precyzyjne wymiary anteny, łatwo może mnie spotkać frustracja związana z słabym odbiorem. Wymiary dipola półfalowego mają kluczowe znaczenie, ponieważ powinny być dostosowane do konkretnej częstotliwości. W praktyce oznacza to, że nawet drobne wahania, takie jak zmiana kilku centymetrów, mogą znacząco wpłynąć na jego wydajność. Dla częstotliwości 100 MHz każda zmiana długości ramienia o centymetr może wprowadzać różnicę w jakości sygnału; dlatego dokładność staje się absolutną podstawą!
Również niewłaściwe pozycjonowanie anteny stanowi częsty błąd, który warto obserwować. Umieszczając ją w głębi mieszkania, w pobliżu metalowych przedmiotów lub na niskiej wysokości, skazuję się na słabszy odbiór. Warto więc pamiętać, aby ustawiać antenę jak najwyżej, w miejscu oddalonym od przeszkód. Odpowiednia lokalizacja, na przykład blisko okna czy na tarasie, może znacząco poprawić jakość sygnału. Przekonałam się o tym podczas budowy swojej anteny, zmieniając jej położenie i dostrzegając ogromną różnicę w odbieranym sygnale.
Właściwe połączenia są kluczem do sukcesu
Nie można także zapominać o znaczeniu solidnych połączeń. Wyjątkowo ważne staje się upewnienie, że wszystkie elementy będą dobrze połączone; luźne lub skorodowane złącza prowadzą do utraty sygnału. Zawsze staram się lutować połączenia lub przynajmniej używać odpowiednich złączek, co zapewnia większą trwałość. Dodatkowo, taki wybór jak dobry kabel ekranowany, na przykład RG-6, ma ogromne znaczenie, aby uniknąć zakłóceń. Bez odpowiedniego ekranowania kabel może stawać się podatny na różne zakłócenia elektromagnetyczne, co z pewnością wpłynie negatywnie na jakość odbioru.
Na zakończenie, nie zapominaj o potrzebie eksperymentowania z ustawieniem polaryzacji anteny. Zasadniczo, kiedy stosuję polaryzację poziomą, muszę pamiętać, by ramiona anteny ustawić również w poziomie. W miastach, gdzie sygnał odbija się od wielu powierzchni, warto przeprowadzić kilka testów w różnych pozycjach, aby upewnić się, że odbieram jak najlepszy sygnał. Każdy drobny detal w procesie budowy i ustawienia anteny ma kluczowe znaczenie, dlatego staram się być błyskotliwa oraz dokładna w każdym z tych kroków!
Ciekawostką jest, że antena działa lepiej, gdy jest ustawiona w kierunku nadajnika, co oznacza, że kierunkowość anteny i jej orientacja mają ogromne znaczenie dla jakości odbioru sygnału radiowego.
Źródła:
- https://teachart.pl/jak-zrobic-antene-fm-do-amplitunera-budowa-wlasnej-anteny-radiowej-domowym-sposobem/
Najczęstsze pytania i odpowiedzi (FAQ)
Jakie materiały są potrzebne do budowy anteny radiowej FM?Do budowy anteny radiowej FM potrzebne będą drut miedziany o średnicy 1-1,5 mm, długości około 150 cm, kabel koncentryczny RG-6, złącze F o impedancji 75 Ω, taśma izolacyjna, opaski kablowe oraz podstawka z tworzywa.
Jak obliczyć długość ramion anteny dla częstotliwości 100 MHz?Dla częstotliwości 100 MHz długość ramion anteny obliczamy na podstawie wzoru: L = 150 / f, co daje długość ramion wynoszącą około 75 cm.
Jakie narzędzia ułatwiają budowę anteny?Użyteczne będą miarka metalowa, marker do pomiarów, nożyce do drutu, nóż do ściągania izolacji oraz lutownica o mocy 30-40 W do wykonania trwałych połączeń.
Jaki kąt powinny mieć ramiona anteny dla najlepszego odbioru?Ramiona anteny należy ustawić w poziomie, a ich kąty można eksperymentować, aby osiagać lepszą jakość odbioru sygnału.
Co wpływa na jakość odbioru sygnału anteny?Na jakość odbioru sygnału wpływa przede wszystkim wysokość umiejscowienia anteny, jej lokalizacja z dala od przeszkód oraz kierunek, w którym jest skierowana antena, najlepiej w stronę nadajnika.
